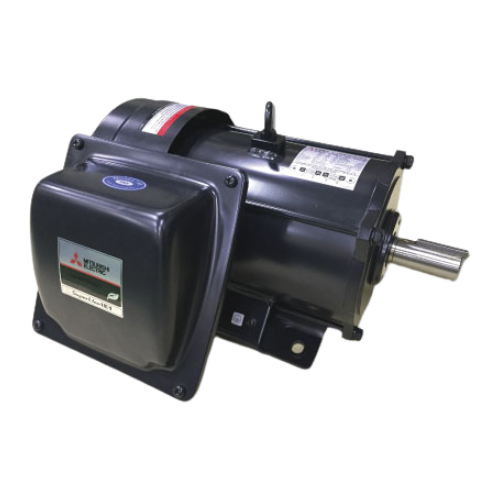

Motor MITSUBISHI SCLF-QR Series

Name: Motor MITSUBISHI SCLF-QR Series - pumpandvacuum.com
SKU: 097c4627bf76

มอเตอร์ไฟฟ้า MITSUBISHI รุ่น SCLF-QR มอเตอร์ขาตั้ง 1 เฟส, ชนิด Capacitor start and run, มอเตอร์แบบปิดระบายความร้อนด้วยพัดลม, ระดับการป้องกันน้ำและฝุ่น IP55 , มีขนาดตั้งแต่ 1 ~ 3HP , 4โพล, แรงดันไฟฟ้า/ความถี่ 220~230V 50Hz , มอเตอร์ประสิทธิภาพระดับ IE1

Motor MITSUBISHI SCLF-QR Series Single-phase vertical mount motor, Capacitor start and run type, motor with fan-cooled enclosure, IP55 dust and water protection level, available in sizes ranging from 1 to 3 HP, 4 poles, electrical voltage/frequency of 220-230V 50Hz, IE1 efficiency level motor.

SKU 097c4627bf76 Category มอเตอร์ Tags Single Phase Motor, มอเตอร์ไฟฟ้า, มอเตอร์ไฟฟ้า mitsubishi Brand: MITSUBISHI

มอเตอร์ไฟฟ้า MITSUBISHI รุ่น SCLF-QR Series

น้ำหนักเบาและขนาดเล็ก ทางเลือกที่ดีที่สุดของการใช้โครงเหล็กและโครงเหล็กหรืออลูมิเนียมช่วยให้มอเตอร์มีน้ำหนักเบาและขนาดเล็ก
ประสิทธิภาพและแรงบิดสูง การรวบรวมเทคนิค และการวิเคราะห์ CAE (Computer Aided Engineering) พบว่าโครงเหล็กผ่านสนามแม่เหล็กทำให้เกิดพลังงานสูงและประหยัดพลังงานของมอเตอร์
ความเร็วสมรรถภาพสูงและราบรื่น เนื่องจากการออกแบบที่มีประสิทธิภาพสูงมุ่งเน้นไปที่แรงบิดสำหรับการเร่งรอบความเร็วสูง และโรเตอร์ die-cast ที่มีโมเมนต์ความเฉื่อยที่ค่อนข้างน้อยทำให้สามารถเริ่มและหยุดได้อย่างราบรื่น
การสั่นสะเทือนและเสียงรบกวนต่ำ การสร้างชิ้นส่วนที่แม่นยำและการออกแบบไฟฟ้าที่สมดุลทำให้มอเตอร์มีการสั่นสะเทือนและเสียงรบกวนต่ำ
การรับประกันประสิทธิภาพ การออกแบบ มอเตอร์ไฟฟ้าที่เหมาะสมและใช้วัสดุที่มีการสูญเสียต่ำทำให้ MITSUBISHI ELECTRIC AUTOMATION THAILAND เป็นผู้ผลิตรายแรกในประเทศไทยที่รับประกันประสิทธิภาพระดับ“ IE1” บนมอเตอร์ 1 เฟส
ความน่าเชื่อถือสูง ฉนวนกันความร้อนมาตรฐาน Class F
อายุการใช้งานที่ยาวนาน ขึ้นอยู่กับการเลือกขนาดแบริ่งที่เหมาะสมและการปรับปรุงการระบายความร้อนของที่อยู่ของแบริ่งและโครงเหล็กให้มีประสิทธิภาพสูง ซึ่งมีผลอย่างมากต่ออายุการใช้งานแบริ่งให้ยาวนานขึ้น การออกแบบที่ดีที่สุดและความน่าเชื่อถือของสวิตช์แรงเหวี่ยง การออกแบบที่ดีที่สุดของสวิตช์แรงเหวี่ยง จากมิตซูบิชิอิเล็คทริค ประเทศญี่ปุ่น ที่สามารถผลิตในอุปกรณ์เทคโนโลยีขั้นสูงซึ่งสามารถเชื่อถือได้

Motor MITSUBISHI SCLF-QR Series

Light weight and compact size, the best option for using steel frames and aluminum frames to make the motor lightweight and compact.
High efficiency and high torque, through the collection of techniques and CAE (Computer Aided Engineering) analysis, it is found that the steel frame passing through the magnetic field generates high energy and saves motor energy.
High speed performance and smooth operation, achieved through a highly efficient design that focuses on torque for high-speed acceleration and die-cast rotors with minimal moment of inertia, allowing for smooth starting and stopping.
Low vibration and noise, precise component manufacturing, and balanced electrical design, resulting in low vibration and noise for the motor.
Performance guarantee, suitable electrical design, and low loss materials make MITSUBISHI ELECTRIC AUTOMATION THAILAND the first manufacturer in Thailand to guarantee “IE1” performance on 1-phase motors.
High reliability, Class F standard heat insulation.
Long service life depends on the appropriate selection of bearing sizes and the improvement of heat dissipation of the bearing and frame, resulting in significantly longer bearing life. The best design and reliability of the slip ring switch, the best design of the slip ring switch from Mitsubishi Electric, Japan, which can be produced in advanced technology equipment that can be trusted.

การใช้งาน

ระบบสายพานลำเลียงและคอมเพรสเซอร์

Application

Conveyer and Compressor

SPECIFICATION

Model	MITSUBISHI SCLF-QR
Output HP (kW)	1(0.75)	1.5(1.1)	2(1.5)	3(2.2)
Frame No.	90S	90L	100L	112M
No. of poles	4	4	4	4
Insulation class	F 155˚C
Power supply	1 Phase 220/230V 50Hz.
Full load current (A)	5.2	7.9	10.4	15.1
Full load speed (min¯¹)	1430	1440	1450	1450
Starting current (A)	30.5	44	63	89
Starting torque (%)	250	248	279	222
Break down torque (%)	255	245	234	285
Effciency (%)	77.5	78.6	80.1	82.3
